在工業自動化領域，壓力變送器和溫度變送器是兩種常見的測量設備，它們雖然都能將物理量轉化為電信號，但在測量對象、工作原理和應用場景上有著明顯區別。了解這些差異，能幫助我們在實際應用中正確選擇和使用，確保工業生產的精準控制。

一、定義：測量對象的本質不同

壓力變送器專注于測量液體、氣體或蒸氣的壓力。它就像工業系統中的 “壓力感知器”，能捕捉管道或容器內流體的壓力變化，并將這些看不見的壓力信號轉化為 4-20mA、0-5V 等標準電信號，傳輸給控制系統，實現遠程監控和調節。在石油開采的輸油管道、化工反應的高壓釜中，都能看到它的身影，為設備安全運行提供壓力數據支持。

溫度變送器則是 “溫度監測員”，主要用于測量物體的溫度。無論是化學反應中的物料溫度，還是食品加工中的環境溫度，它都能將溫度信號轉換為標準電信號輸出。在化學合成車間，它確保反應溫度在合理范圍；在食品加工廠，它守護著生產環境的溫度達標，是保障產品質量的重要設備。

二、工作原理：截然不同的感知方式

壓力變送器的工作原理分為機械和電子兩種。機械方式借助彈性元件（如波登管、波紋管），當壓力作用在這些元件上時，它們會發生位移或變形，就像用手按壓氣球，氣球的膨脹程度反映了力度大小。這種機械變化通過特定結構傳遞給電位器等電氣元件，最終轉化為電信號。電子方式則更直接，利用壓阻效應、壓電效應等，讓壓力變化直接改變元件的電學特性，比如壓阻式傳感器，壓力會使其內部電阻發生變化，通過電路就能將這種變化轉化為可測量的電信號。

溫度變送器的工作原理基于物質的熱特性。熱阻檢測器（RTD）利用金屬電阻隨溫度變化的特性，就像金屬絲受熱后電阻會增大，通過測量電阻變化就能知道溫度高低。熱電偶則是利用兩種不同材料的導體組成回路，當兩端存在溫度差時，會產生微小的電動勢，這種電動勢與溫度差相關，從而實現溫度測量。半導體溫度傳感器則依靠半導體材料的電阻率隨溫度變化的特性，靈敏度高，適用于精度要求較高的場景。

三、集成溫度變送器：緊湊高效的溫度測量方案

集成溫度變送器是溫度變送器的一種特殊形式，結構緊湊，由測溫探頭和兩線制固態電子單元組成。測溫探頭（熱電偶或熱敏電阻）直接安裝在接線盒中，形成一個整體模塊，分為熱敏電阻和熱電偶兩種類型。

熱阻溫度變送器內部包含多個功能單元，熱阻感知溫度后產生電阻信號，經過轉換放大，再通過線性電路補償溫度與電阻之間的非線性關系，最后通過 V/I 轉換電路輸出 4-20mA 的恒流信號，這個信號與被測溫度呈線性關系，便于控制系統解讀。

熱電偶溫度變送器則有更復雜的電路單元，它先對熱電偶產生的熱電勢進行冷端補償和放大，再通過線性化處理消除非線性誤差，最終轉換為 4-20mA 電流信號。為防止熱電偶斷線導致事故，它還配備斷電保護電路，當熱電偶斷裂或連接不良時，會輸出特定電流值（如 28mA），切斷儀器電源，保障安全。

集成溫度變送器的優勢明顯，結構簡單節省導線，輸出信號大且抗干擾能力強，模塊堅固能抗震防潮，還具備反接保護和限流保護功能，運行可靠。其輸出的 4-20mA 信號可與微機系統或常規儀器配合，還能根據需求制成防爆或防火型，適應特殊環境。

四、壓力變送器：精準捕捉壓力變化

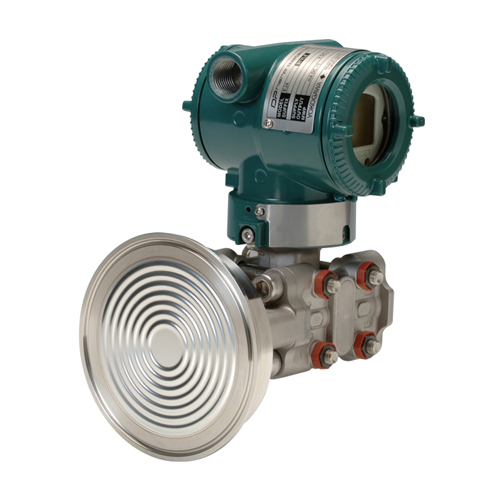

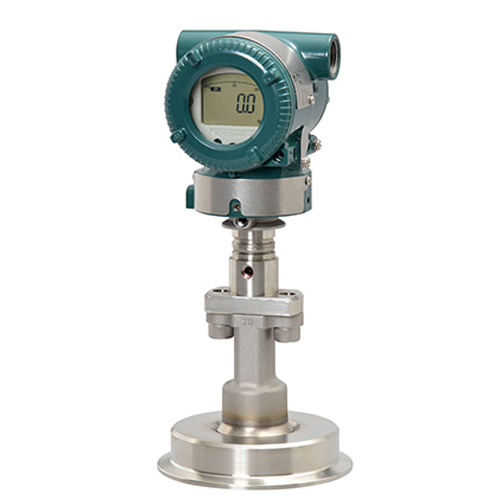

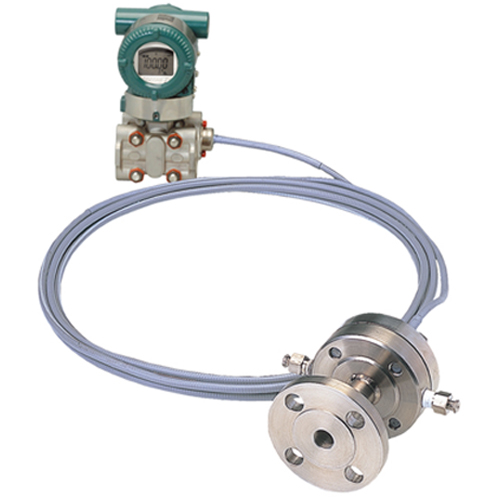

壓力變送器又稱差壓變送器，主要由壓力測量元件、傳感器、模塊電路、顯示頭、表殼和過程連接器組成。它能將氣體、液體等的壓力信號轉換為標準電信號，為指示器、報警器、記錄儀等二次儀表提供數據，實現測量、指示和過程調整。

其測量原理基于集成硅壓敏元件，過程壓力和參考壓力分別施加到硅片兩端，壓差會使硅片發生微小變形（位移僅為微米級）。硅片上的全動態惠斯通電橋在外部電流源驅動下，輸出與壓力成正比的 mV 級電壓信號。由于硅材料強度優異，輸出信號的線性度和穩定性很高。

這些微弱的電壓信號會被發送到差分放大器，經過放大和溫度漂移補償后，通過電壓電流轉換變?yōu)橄鄳?yīng)的電流信號，再經非線性校正，最終生成與輸入壓力線性對應的標準電信號，為工業控制提供精準的壓力數據。

結語

壓力變送器和溫度變送器雖然都是工業測量的重要設備，但在測量對象、原理和結構上各有側重。壓力變送器專注于壓力測量，通過機械或電子方式感知壓力變化；溫度變送器則聚焦溫度，利用物質的熱特性實現測量。集成溫度變送器以緊湊高效的特點適應特定場景，而壓力變送器則憑借精準的壓力感知能力在工業系統中發揮作用。明確兩者的區別，才能在實際應用中各盡其用，為工業生產的穩定高效提供有力支持。
